硅PU特點
一、專業(yè)性：
上硬下彈的性能，是為健康運動而設(shè)計的專業(yè)結(jié)構(gòu)。球場的建設(shè)其中一個重要目的是，是為了運動提供專業(yè)、安全、健康的運動競技條件，富有硬性特質(zhì)的場地才能帶來專業(yè)的運動質(zhì)感；而帶有彈性的運動地面，可以有效地增加運動緩沖，減少運動員腳踝、關(guān)節(jié)、韌帶因地面反作用力造成的傷害；同時有效減低運動中因跌、摔造成的運動意外受傷。硬中帶彈，彈而不軟的專業(yè)運動結(jié)構(gòu)。

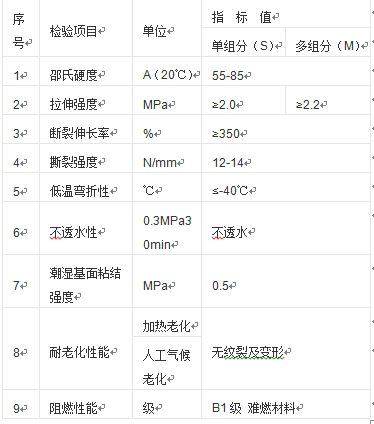

硅PU物理性能指標(biāo)
二、環(huán)保性
執(zhí)行室內(nèi)裝飾裝修材料有害物質(zhì)限量國家標(biāo)準(zhǔn)：GB18581
1、為單組份有機硅改性聚氨脂，吸水固化，不殘留有害的化學(xué)成分。
2、面層為合成樹脂，水性材料，公認(rèn)的環(huán)保材料。
硅PU成為市場一致公認(rèn)的健康型專業(yè)彈性球場材料，有賴于在研發(fā)時充分考慮到材料的衛(wèi)生環(huán)保性能，以《國家室內(nèi)裝飾裝修材料有害物質(zhì)限量》（GB18581）為檢驗標(biāo)準(zhǔn)，彈性層、加強層為單組份有機硅改性聚氨脂，吸水固化，不會殘留有害的化學(xué)成分；面層為水性材料，公認(rèn)的衛(wèi)生環(huán)保。經(jīng)國家建筑材料檢測中心的抽檢檢驗，硅PU全套材料******符合國家室內(nèi)裝飾裝修材料有害物質(zhì)限量標(biāo)準(zhǔn)，并通過由國家*********************中心頒布的中國環(huán)境標(biāo)志產(chǎn)品認(rèn)證（Ⅰ型）即十環(huán)I型標(biāo)志，進入政府綠色采購清單。
三、實用性
超過1000萬平方米硅PU場地正在共同驗證
■優(yōu)越的耐候性
硅PU不會因戶外高、低溫氣候等環(huán)境改變而褪色、發(fā)硬、發(fā)軟等現(xiàn)象，即使在強紫外線、臭氧、雨水及高溫差等氣候環(huán)境下依然能長期保持其鮮艷的色彩。
■超強的耐磨性
硅PU******性的水性面層，能******外觀結(jié)構(gòu)特征恒久穩(wěn)定不變，耐磨性能滿足長期高使用頻率的需要。
■出色的抗污性
硅PU面層堅韌、密實，不易被鞋底或其它硬物刮花，通過簡易的沖洗即可長期保持球場光潔如新。
施工工藝
1、基礎(chǔ)處理
新水泥混凝土基礎(chǔ)
1.1磨縫
把溫度縫兩邊的基面各寬40-50mm磨成斜口深3mm，使溫度縫表面成"V"型，（各40-50寬是提高填縫膠與基面的粘接面積，增加其粘接力，3mm深是******填縫膠厚度而不占用彈性層的位置，******整體的緩沖性好，使基礎(chǔ)的熱脹冷縮不影響硅PU表面）。
1.3填縫
用填縫泡棉輕擠滿溫度縫（填縫泡棉是可拉伸、可壓縮的，有效減少基礎(chǔ)熱脹冷縮變化影響表面外觀）露出部分填縫泡棉用手提磨機磨平，再用TB-002分兩道以上把"V"型槽填平（每道填的厚度不大于1.0mm，太厚會發(fā)泡，影響TB-002的拉伸性能）。TB-002半干（表干前）狀態(tài)下在表面貼上一塊寬50mm的無紡布覆蓋溫度縫，無紡布不能寬于"V"型槽或超出"V"型槽范圍。(無紡布超出"V"型槽范圍，與基礎(chǔ)直接粘結(jié)，會造成基礎(chǔ)熱脹冷縮應(yīng)力直接作用于無紡布，令整個填縫系統(tǒng)失去緩沖作用）
1.4底涂
基礎(chǔ)足夠干燥后用專用底涂（TB-201）分一道滾涂于基面，原則以涂刷后基面轉(zhuǎn)變?yōu)闈駶欘伾蛔闾帒?yīng)補涂（底涂的作用為滲透進基礎(chǔ)的微細(xì)孔內(nèi)，固化后起加固基面）。在基礎(chǔ)表面強度450C）施工以******底涂漆的滲透性（無霧雨天氣的早上或傍晚較適宜）。
待TB-201T涂刷完立刻滾涂一道稀釋的TB-002（加20%稀釋劑），（作用為封閉基礎(chǔ)表面的微細(xì)孔，防止微細(xì)孔里的空氣對TB-002刮涂時產(chǎn)生小針孔；提高對基面的粘結(jié)，防止因為TB-201滾刷太厚，******固化后表面太光滑而減低粘結(jié)強度。）
舊水泥混凝土基礎(chǔ)：
2.1基礎(chǔ)要求：
堅實、平整、無下沉板塊，斷裂縫不超10mm寬，若沒有切割合理溫度縫，必須按新水泥基礎(chǔ)要求切割溫度縫。若基礎(chǔ)有下沉或極不平整、斷裂縫過寬過多等現(xiàn)象，建議重新用瀝青混凝土（>40mm厚）或水泥混凝土（>50mm厚）鋪設(shè)找平基礎(chǔ)。
2.2基礎(chǔ)處理：
基本按新水泥混凝土基礎(chǔ)處理方法處理。若基礎(chǔ)有裂縫超過2mm寬的，應(yīng)用切割機擴寬列6~8mm，按新水泥基礎(chǔ)要求磨縫、填縫；若寬度少于2mm的把縫表面磨成"V"字型，寬度40~50mm，深度3mm，直接用TB-002分多道填平即可。
2.3找平、修補
在酸洗過程中圈出的積水地方，積水涂度不超過5mm的用彈性層（TB-002）加面層專用砂按1：1（重量比），再加適量稀釋劑攪拌均勻并調(diào)節(jié)至適合施工稠度，用直尺或刮板涂刮找平積水處；若積水深度超過5mm的地方，應(yīng)用TB-002薄涂一道于積水處，再用底涂（TB-201）加40~80目砂按1：6~8（重量比）拌和均勻，平整攤鋪于積水處并壓實，（薄涂TB-002作用為******修補料與基面粘結(jié)牢固；若砂粒較細(xì)>80目，加入量要相應(yīng)減少，每道修補厚度不超15mm）修補時注意修邊不要讓修補后的邊高出基面，若有高出需在固化后打磨平整后才能進行彈性層施工。
3、瀝青基礎(chǔ)：
3.1基礎(chǔ)要求：
表面均勻堅實、無油污、無未攪拌開的瀝青塊，平整無裂紋，無爛邊堆擠，無麻面，接縫平順光滑，無阻水現(xiàn)像，壓實密實度不少于95%，在中型碾壓機壓過后，無顯著輪跡，無發(fā)軟起皮，無松散浮土、波浪等現(xiàn)象，平整度為3mm直尺誤差小于3mm，平整度合格率大于90%，有一定排水坡度，******泄水。新瀝青基礎(chǔ)自然養(yǎng)護不少于28天，使瀝青中高沸點揮發(fā)物揮發(fā)******，******硅PU材料與基礎(chǔ)有良好的粘結(jié)。
3.2基礎(chǔ)處理：
3.2.1清洗:
用洗衣粉水液或洗潔精水液，清洗基面，再用清水沖洗干凈，清洗后的基礎(chǔ)應(yīng)無臟污物及其它浮松雜物。清洗時要標(biāo)好積水位的標(biāo)識標(biāo)記。
3.2.2找平:
用專業(yè)底層TB-202A：32.5R水泥：50~100目沙=1：1.25：1.25（重量比）比例攪拌均勻（可加水調(diào)節(jié)施工稠度），用膠刮板分兩道以上刮涂于基面，要求必須把基面的空隙填平，密封，******干固后沒有針孔，表面平整，不影響后面施工。若基面空隙較大，******道刮涂時可按TB-202A：32.5R水泥：50~100目沙=1：2：2（重量比），攪拌均勻后刮涂；******道按TB-202A：32.5R水泥：50~100目沙=1：1.25：1.25（重量比）涂刮。（基面粗糙、空隙較大，用量應(yīng)適當(dāng)增大）.
2、硅PU材料施工
（彈性層→加彈層→面層→劃線）
1、彈性層：
彈性層施工前應(yīng)仔細(xì)檢查確認(rèn)基礎(chǔ)處理完后方能進行彈性層施工，彈性層（TB-002）為單組份吸水固化材料，用齒刮板直接涂刮于基面，每道涂刮厚度不能超過2.5mm，每道涂刮時間間隔以前一道干固為準(zhǔn)（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮至所需厚度。氣溫較低，涂料稠度增加時，可加入適量稀釋劑（二甲苯、醋酸乙酯、200#溶劑油）調(diào)節(jié)施工稠度，若氣溫低于15℃以及相對濕度較低（<60%），需加入3~5%水?dāng)嚢杈鶆蚝笸抗危约铀俨牧瞎袒瑴p少間隔時間，具體加水量視現(xiàn)場天氣而定。使用稀釋劑前必須做小試（按TB-002：稀釋劑=10：3攪拌均勻做1.5~2mm厚小樣塊），確認(rèn)稀釋后的材料固化沒問題才能使用。應(yīng)避免在高溫烈日下施工，施工后應(yīng)保持2~3小時不受猛烈陽光照射，否則因表面成型太快會造成表面鼓泡。彈性層干固后，用積水法測試表面平整度，積水處用TB-002修補平整，表面若有粒狀雜物或堆積處需用磨機或其它工具修整平后才能進行加強層施工。
2、加強層：
加強層（TB-003）為單組份吸水材料，用膠刮板分1~2道直接刮涂于修整好的彈性層面上，必須******刮涂后表面光滑平整，每道涂刮時間間隔以前一道干固為準(zhǔn)（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮至所需厚度。若氣溫較低（<12℃）以及相對濕度較低（<60%），需加入2~5%水?dāng)嚢杈鶆蚝笸抗危约铀俨牧瞎袒瑴p少間隔時間，具體加水量視現(xiàn)場天氣而定。若氣溫較低，涂料稠度增加時，可加入適量稀釋劑調(diào)節(jié)施工稠度。應(yīng)避免在高溫烈日下施工，施工后應(yīng)保持2~3小時不受猛烈陽光照射，否則因表面成型太快會造成表面鼓泡。在施工過程中若有雜物混入或刮涂有不平整處需修整平滑后才能進行面層施工。
3、面層：
面層（TB-205）為雙組份水性材料，必須按規(guī)定比例（A組：B組=100：7（重量比））把兩組份充分?jǐn)嚢杈鶆颍ㄅ浔炔粶?zhǔn)會影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，一般加入50~80%（TB-205重量計算，根據(jù)現(xiàn)場實際情況而定），用專用噴槍分多道噴涂于加強層面上。需表面粗糙的加入專用砂進行噴涂便可。******溫度低于5℃不適宜施工，施工后保持10小時無水浸泡。各類球場面層參考做法：
A、籃球場：分三道噴涂，******、二道加30%（TB-205重量計算）專用砂，每道TB-205用量約為0.12kg，第三道不加砂（用量約為0.06kg），加砂時，應(yīng)先將A組份與專用砂攪拌均勻，再加入B組份攪拌均勻，再加水稀釋；三秒禁區(qū)應(yīng)做三道加砂的，一道不加砂（共四道）。
B、網(wǎng)球場：分三道噴涂，******道加50%砂，******道加20%砂，第三道不加砂。
C、羽毛球、排球場：不加砂噴涂三道。
4、劃線
按標(biāo)準(zhǔn)尺寸量度定位，標(biāo)出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆（TB—207）涂刷于美紋紙間，待表面干后撕掉美紋紙。TB—207為雙組份材料，必須按規(guī)定比例（A:B=100：7）把A、B兩組份充分混合均勻，分兩道涂刷。若球場表面為粗糙面，******道可加20%面層專用砂涂刷，以防滲邊。
5、注意事項：
5.1調(diào)配材料時必須稱量******并攪拌均勻。
5.2使用任何輔助材料，施工前必須做試驗確認(rèn)沒問題才能使用。
5.3施工整過程每一道工序施工前必須保持表面清潔。
5.4室內(nèi)場地必須******良好的通風(fēng)效果。
5.5場地鋪設(shè)后需保持5天以上才能投入使用。
4性能特點
1、舒適性：無論你是在跑動，運球還是禁止不動，硅PU的適度曲張技術(shù)都為您提供了高度的舒適性。
2、振動吸收：當(dāng)硅PU承受瞬間沖擊時，有63%的沖擊力被地面系統(tǒng)所吸收,更好的保護了運動員的腳踝。
3、超強耐磨：面層選用高強度硅樹脂顆粒材料，獨特的雙層結(jié)構(gòu)。比普通產(chǎn)品更加耐磨，有的使用壽命達到8年以上。
4、粘合能力：硅聚氨脂材料能滲透不同材質(zhì)基礎(chǔ)毛孔，產(chǎn)生高強度附著力，更好與基礎(chǔ)粘合。
5、技術(shù)穩(wěn)定性：無論是大球還是小球的回彈性、吸震性及摩擦系數(shù)能貫穿整個場地系統(tǒng)，******其技術(shù)穩(wěn)定性。6、理想的綜合功能：適用于室內(nèi)外籃球場，網(wǎng)球場，排球場，羽毛球場，手球場，休閑場地，健身房等多項運動地面。
7、易施工：可在瀝青混凝土或水泥混凝土基礎(chǔ)上直接施工，所有材料都按比例分類桶裝，可按使用說明施工，操作簡單便捷。
8、易維護：含有抗污助劑，污漬不會滲入面層，只需用清水清洗即可保持常新。
9、持久耐用性：
①、優(yōu)越的耐候性：硅PU不會因戶外高、低溫氣候等環(huán)境改變而出現(xiàn)褪色、發(fā)硬、發(fā)軟、面層泛白等現(xiàn)象，即使在強紫外線、臭氧、雨水及高溫差等氣候環(huán)境下依然能長期保持其鮮艷的色彩。
②、超強的耐磨性：硅PU面層采用添加硅樹脂顆粒做法，其結(jié)構(gòu)特征恒久穩(wěn)定不變，軟硬適中，耐磨性能滿足長期高使用頻率的需要。
③、出色的抗污性：硅PU面層密實，軟硬適中。不易開裂、起皮，褪色泛白，通過簡易的沖洗即可長期保持球場光潔如新。
5使用注意事項
●調(diào)配材料時必須稱量******并攪拌均勻。
●施工整過程每一道工序施工前必須保持表面清潔。
●室內(nèi)場地必須******良好的通風(fēng)效果。
●場地鋪設(shè)后需保持5天以上才能投入使用。
●嚴(yán)禁穿皮鞋、高跟鞋或易掉顏色的運動鞋上場。
●嚴(yán)禁切割擠壓，表面不宜與堅硬物體磨擦，以免損壞或破裂。
●嚴(yán)禁在地板上使用酸、堿等腐蝕性等化學(xué)劑并遠離火源、高溫，以免地板變形。
6適用范圍
1.******中小學(xué)、高等院校網(wǎng)球場、籃球場、羽毛球場、排球場、運動場；
2.專業(yè)運動場館、訓(xùn)練場；
3.幼兒園游樂場，健身房，舞蹈室等；
7滿足條件
1.很好的提供運動員保護功能，有效避免運動過程中的可能傷害；
2.大幅提高運動員競技水平；
3.美化校園環(huán)境，提升學(xué)校形象；
4.使用壽命長達8-15年以上。
內(nèi)容編輯
